Чтобы понять рельеф на топографической карте, сначала найдите масштаб, единицы высоты и высоту сечения горизонталей. Без этих трёх сведений легко перепутать короткий крутой подъём с длинным пологим склоном. Разберём чтение карты на простых числовых примерах.
Что показывает масштаб

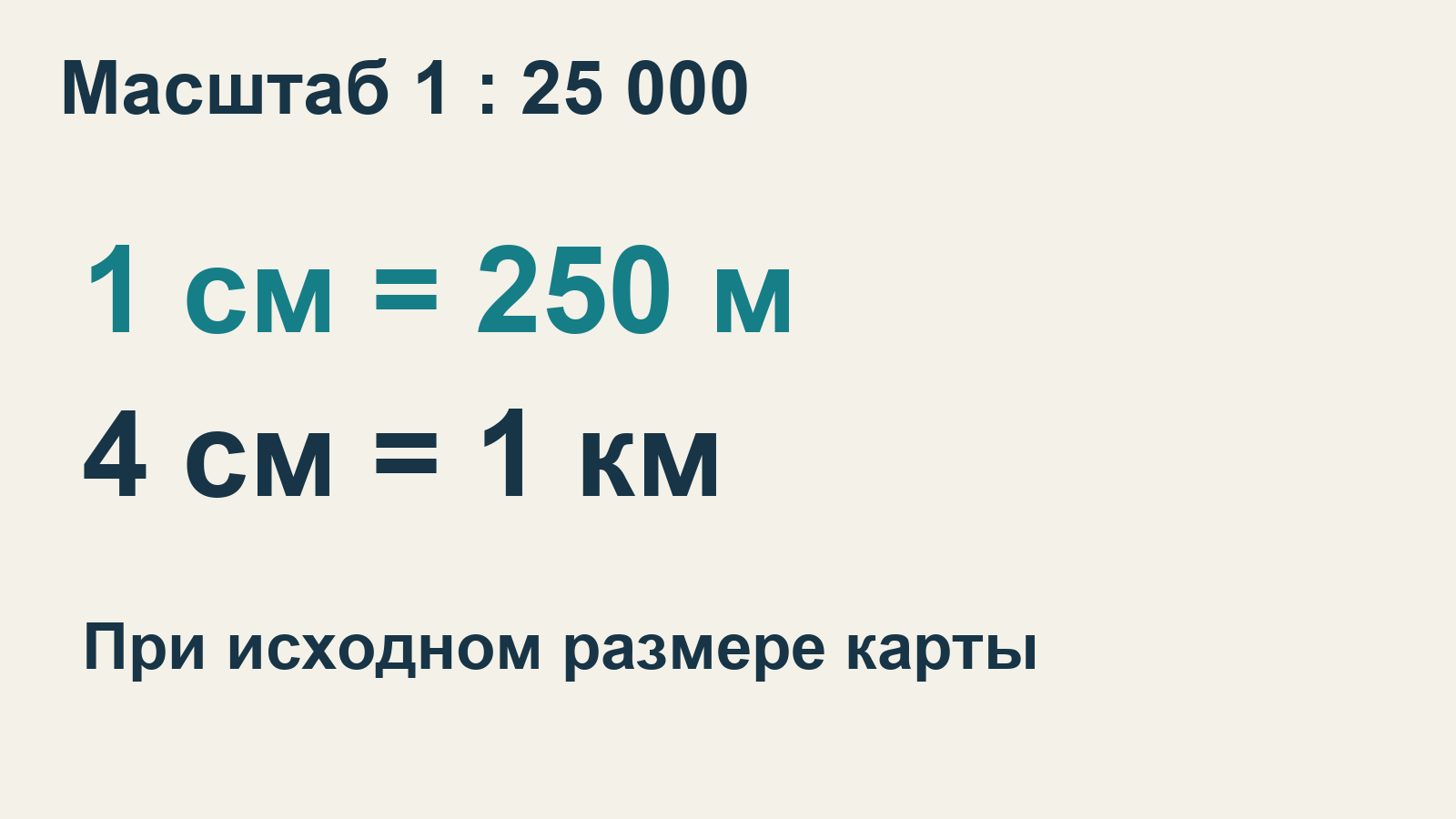

Запись 1 : 25 000 означает: одна единица длины на карте соответствует 25 000 таким же единицам на местности. Один сантиметр — это 25 000 сантиметров, или 250 метров. Значит, отрезок длиной 4 сантиметра на такой карте соответствует километру.
У карты 1 : 50 000 тот же сантиметр соответствует уже 500 метрам. Числа в знаменателе нельзя читать как готовое расстояние в метрах: сначала нужно привести единицы измерения к одним и тем же.
Это соотношение работает для исходного размера карты. Если PDF уменьшили при печати или картинку растянули в документе, сантиметр на распечатке уже может означать другое расстояние. Проверьте линейный масштаб — полоску с подписанными расстояниями. Она изменяется вместе с самой картой. На экране телефона удобнее пользоваться масштабной линейкой приложения, которая меняется при приближении.
Что такое горизонталь
Горизонталь соединяет точки одинаковой высоты. Представьте склон, который мысленно пересекли горизонтальными плоскостями через равные промежутки по высоте. Следы этих сечений на карте и дают рисунок рельефа. Линия не обозначает тропу или удобный путь по склону.
Рядом с отдельными горизонталями подписаны значения высоты. Единицы уточняйте в оформлении карты: на иностранных листах встречаются футы. Если подписи даны в футах, не читайте их как метры.
Как считать перепад высоты
Высота сечения — разность высот соседних основных горизонталей. Её указывают в легенде или за рамкой листа, например: «Сплошные горизонтали проведены через 20 метров». Не выбирайте это число по памяти: у разных карт оно различается.

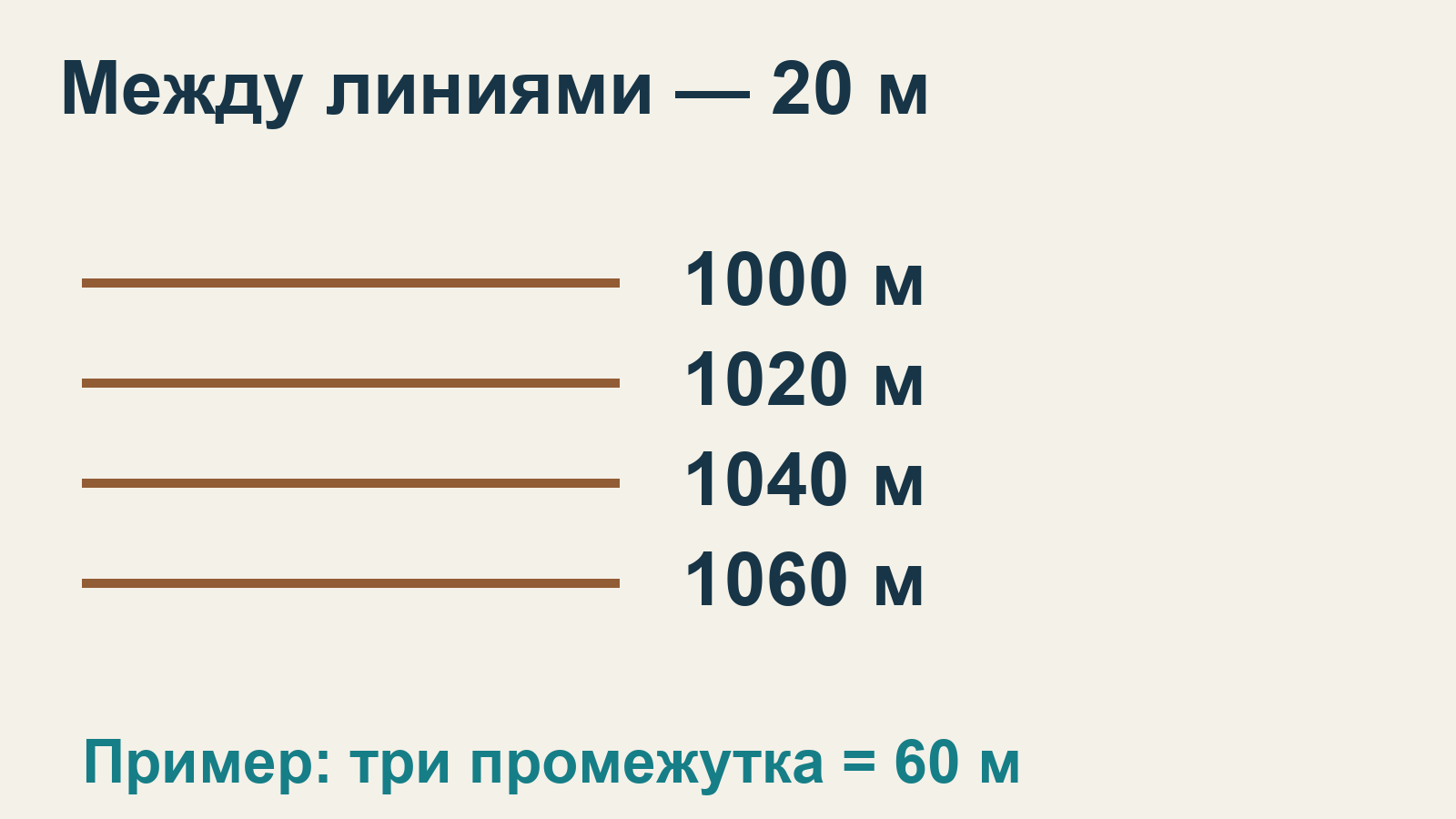

Допустим, на учебной схеме подписаны линии 1000, 1020, 1040 и 1060 метров. Между первой и последней — три промежутка, поэтому перепад составляет 3 × 20 = 60 метров. Линий четыре, но умножать четыре на высоту сечения было бы ошибкой.
Если между основными линиями есть дополнительные пунктирные, сначала выясните их значение по условным знакам. Нельзя автоматически прибавлять полную высоту сечения за каждую видимую линию. Сравнивайте подписи и тип линии, а не только количество пересечений.
Как отличить крутой склон от пологого
На одной карте при одинаковой высоте сечения близкие горизонтали показывают более крутой склон, широко расположенные — более пологий. Причина проста: один и тот же перепад высоты приходится на разное горизонтальное расстояние.
Такое сравнение нельзя механически переносить между двумя картинками разного масштаба или между листами с разной высотой сечения. Перед сравнением проверьте масштаб обоих листов и подписи высоты сечения. Простое увеличение изображения на телефоне раздвигает линии на экране, но не делает настоящий склон положе.
По одним горизонталям нельзя решить, что склон проходим. Скальные выходы, ледники, растительность и другие объекты обозначают отдельно. Смотрите условные знаки и дату карты; наличие пути на старом листе само по себе не подтверждает его нынешнее состояние.
Расстояние, перепад и набор — разные величины
Расстояние, измеренное по карте, относится к горизонтальной проекции пути. Перепад между началом и концом показывает разницу их высот. Набор высоты складывается из всех подъёмов по ходу движения.
Например, путь начинается на высоте 1000 метров, поднимается до 1120, спускается до 1080 и заканчивается на 1160 метрах. Итоговый перепад — 160 метров. Набор — 120 + 80 = 200 метров. Спуск на 40 метров не вычитают из суммы подъёмов. Это условный пример расчёта, а не профиль реального маршрута.
Видео: масштаб и счёт промежутков
Короткая наглядная инструкция помогает проверить перевод сантиметров в метры и не перепутать число линий с числом промежутков.
Как потренироваться перед выходом
- Возьмите карту знакомого района с читаемой легендой. Запишите масштаб, единицы высоты и высоту сечения.
- Выберите две подписанные горизонтали. Посчитайте промежутки между ними и проверьте ответ вычитанием высот.
- Сравните два участка склона на том же листе. Объясните, где линии расположены теснее и что это означает.
- Измерьте короткий отрезок по масштабной линейке. Отдельно отметьте, что вы посчитали: расстояние, перепад или набор.
Для практики с компасом и ориентирования на местности полезно выбрать начальный курс альпинизма, где навыки можно отработать под руководством инструктора. Перед выходом найдите на карте подъёмы и спуски, а затем уточните состояние троп и препятствий на маршруте.
